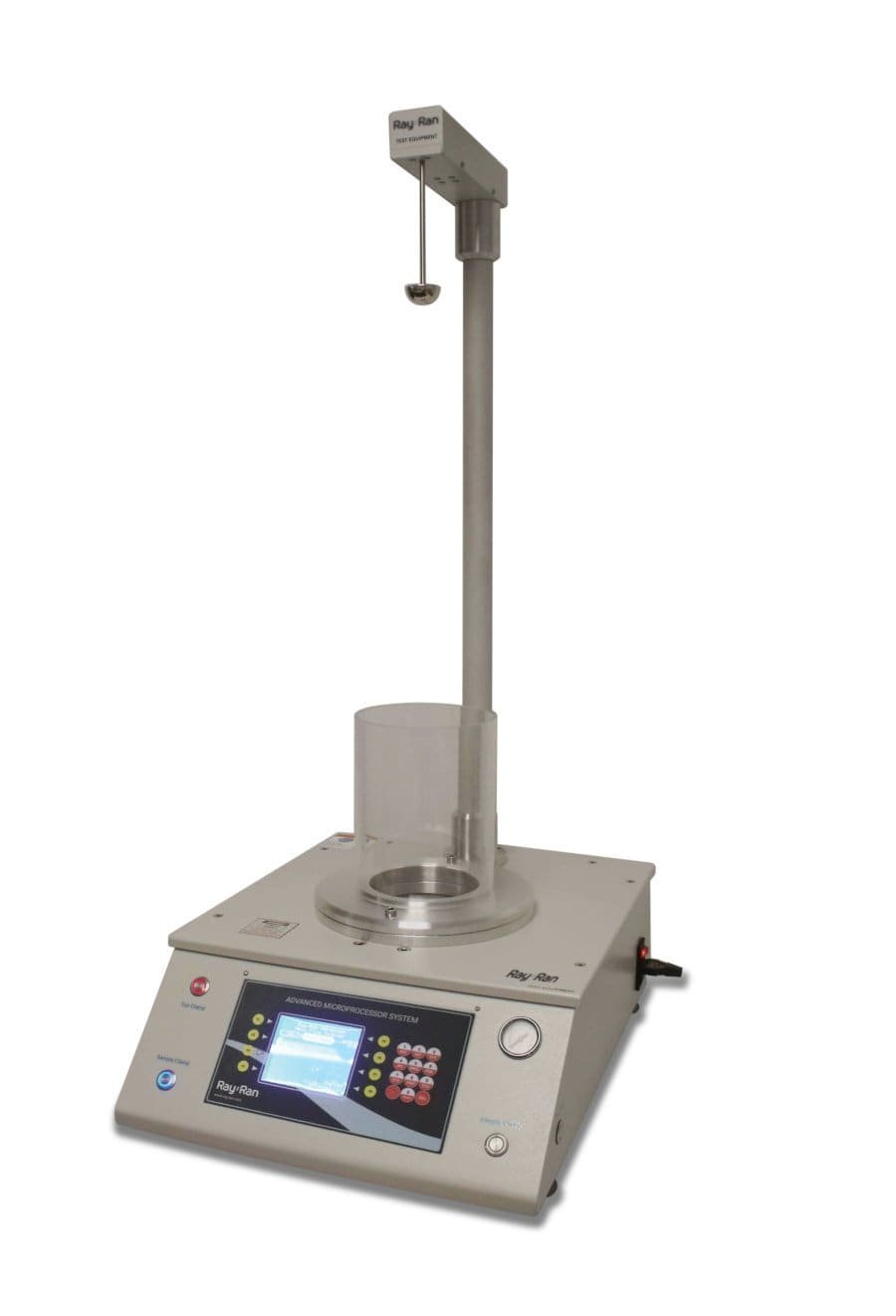

Ilg'or tushadigan dart zarbasi sinovi qo'l tekshirgichi

Ray-Ran Ilg'or tushadigan dart zarbasi sinovi qo'l tekshirgichi, erkin tushadigan dart ta'sirida belgilangan sharoitlarda plastik plyonka, qog'oz va kompozit choyshablar kabi nozik moslashuvchan materiallarning ishlamay qolishiga olib keladigan energiyani aniqlashning oddiy usulini taqdim etadi. Sinov namunasining dastlabki ishlamay qolishiga olib kelishi uchun zarur bo'lgan energiya o'q og'irligi bilan ifodalanadi, bu esa sinovdan o'tayotgan namunalarning 50% muvaffaqiyatsizlikka olib keladi. Asbob ASTM D1709 usuli A&B va ISO7765 1-qismiga mos keladi.

Bortdagi mikroprotsessor texnologiyasidan foydalangan holda, Ray-Ran mikroprotsessorli boshqariladigan Falling Dart Impact Tester dartni sinash mashinalarini hamyonbop narxda ilg'or darajaga olib chiqdi. Operatorning soddaligini hisobga olgan holda qurilgan, uning ishlash qulayligi va yuqori aniqligi uni ishlab chiqarish, ilmiy-tadqiqot laboratoriyalari va o'quv muassasalarida mahsulot ishlab chiqish va sifat nazorati uchun ideal qiladi.

Keng bort suyuq kristalli displey (LCD) ekranda oddiy ko‘rsatmalar beradi va alfa/raqamli membrana klaviaturasi yordamida foydalanuvchi nomlari, materiallarga mos yozuvlar raqamlari, partiya raqamlari va dart turlari kabi test parametrlari kiritiladi va kelgusida chaqirib olish uchun operator ro‘yxatlarida saqlanadi. va natijalar taqdimoti. Sinov turini tanlash tugmani bosish va tushirish balandligi kabi sinov parametrlari bilan amalga oshiriladi; dart og'irligi va namuna o'lchami kerakli sinov shartlarini berish uchun kiritiladi.

Tegishli sinov standartlariga rioya qilish uchun 660 mm va 1½ ”sferik radiusli to'siq balandligi (A usuli) va ixtiyoriy 1524 mm balandlik va 2 dyuym sferik radius (B usuli) bo'lgan o'q otish balandligi qo'llaniladi. Dartni bo'shatish mexanizmi pnevmatik tarzda ishga tushiriladi va maksimal operator xavfsizligini ta'minlash uchun dartni bo'shatish uchun ikkala qo'ldan foydalanishni talab qiladi. Operatorlarning yiqilib tushishi va sakrab tushishidan xavfsizligini ta'minlash uchun qisqich qo'riqchisi ham ta'minlangan, ularni osongina olish uchun olib tashlanishi mumkin.

Sinov namunasini ushlab turish va dartni bo'shatish usullari har bir bajarilgan sinov uchun aniq takrorlanishi uchun mo'ljallangan. Sinov namunalari oddiy ikki qismli qisqich tizimida mahkamlanadi, bu esa sinovning takrorlanishini ta'minlaydigan namunaning sirt maydoni bo'ylab doimiy kuchlanishni ta'minlaydi. Keyin og'irligi ma'lum bo'lgan dart erkin tushishiga va namunaga tegishiga ruxsat beriladi. Ma'lum bo'lgan og'irliklarni qo'shish yoki olib tashlash namunaning dastlabki ishdan chiqishini aniqlaydi.

Muvaffaqiyatsizliklar va muvaffaqiyatsizliklar saqlanadi va avtomatik ravishda chiziladi, so'ngra yakuniy natijani berish uchun hisoblab chiqiladi, bu operator uchun testni osonlashtiradi.

Ixtiyoriy polga o'rnatilgan stend va B usuli sinov to'plami mavjud.

Uskuna mini USB yoki chekilgan ulanishi orqali qurilmaga ulanish uchun standart sifatida Ray-Ran's Techni-Test Windows-ga asoslangan shaxsiy kompyuter dasturi bilan ta'minlangan. Sinov natijalari to'g'ridan-to'g'ri Techni-Test dasturidan chop etilishi mumkin yoki .CSV fayllari sifatida saqlanishi va eksport qilinishi mumkin, ular Microsoft Excel bilan jadval ko'rinishida ochilishi mumkin, bu grafik taqdimotni tayyorlash yoki natijalarni nusxalash kabi maxsus talablaringizga mos ravishda o'zgartirilishi mumkin. agar kerak bo'lsa, hisobot taqdimoti uchun Word hujjatiga.

Ixtiyoriy yordamchi qurilmalar
B usuli sinov to'plami (o'z ichiga oladi) - 2 dyuymli zanglamaydigan po'latdan yasalgan idish, og'irlik to'plami 2 x 15g, 8 x 45g, 8x 90g, 1524 mm balandlikdagi ustun, masofadagi dart qisqichli kaliti.
Polga o'rnatilgan stend
Fenolik, zanglamaydigan po'lat, alyuminiy, kompozit dartlar
buyurtma bo'yicha
