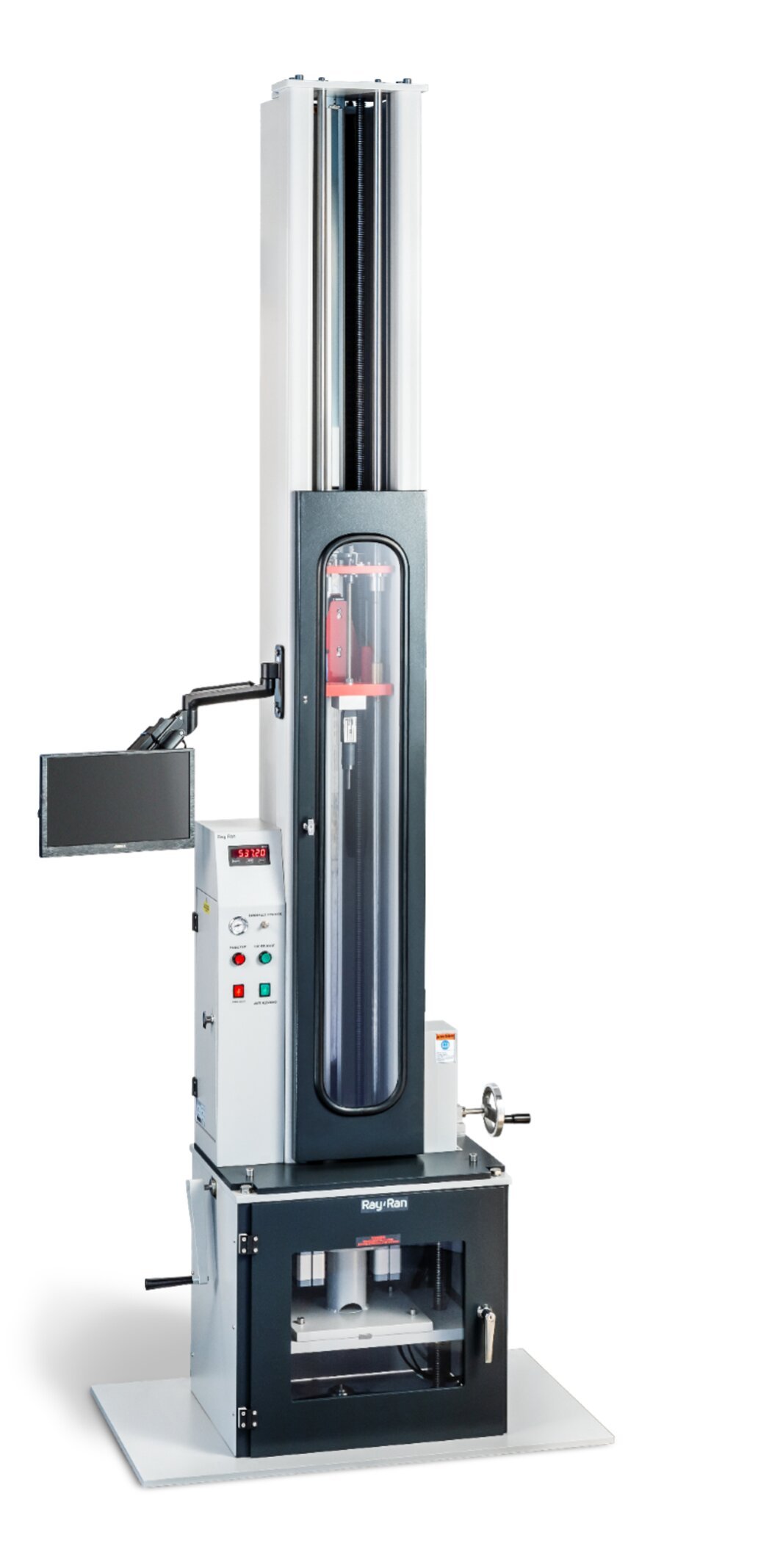

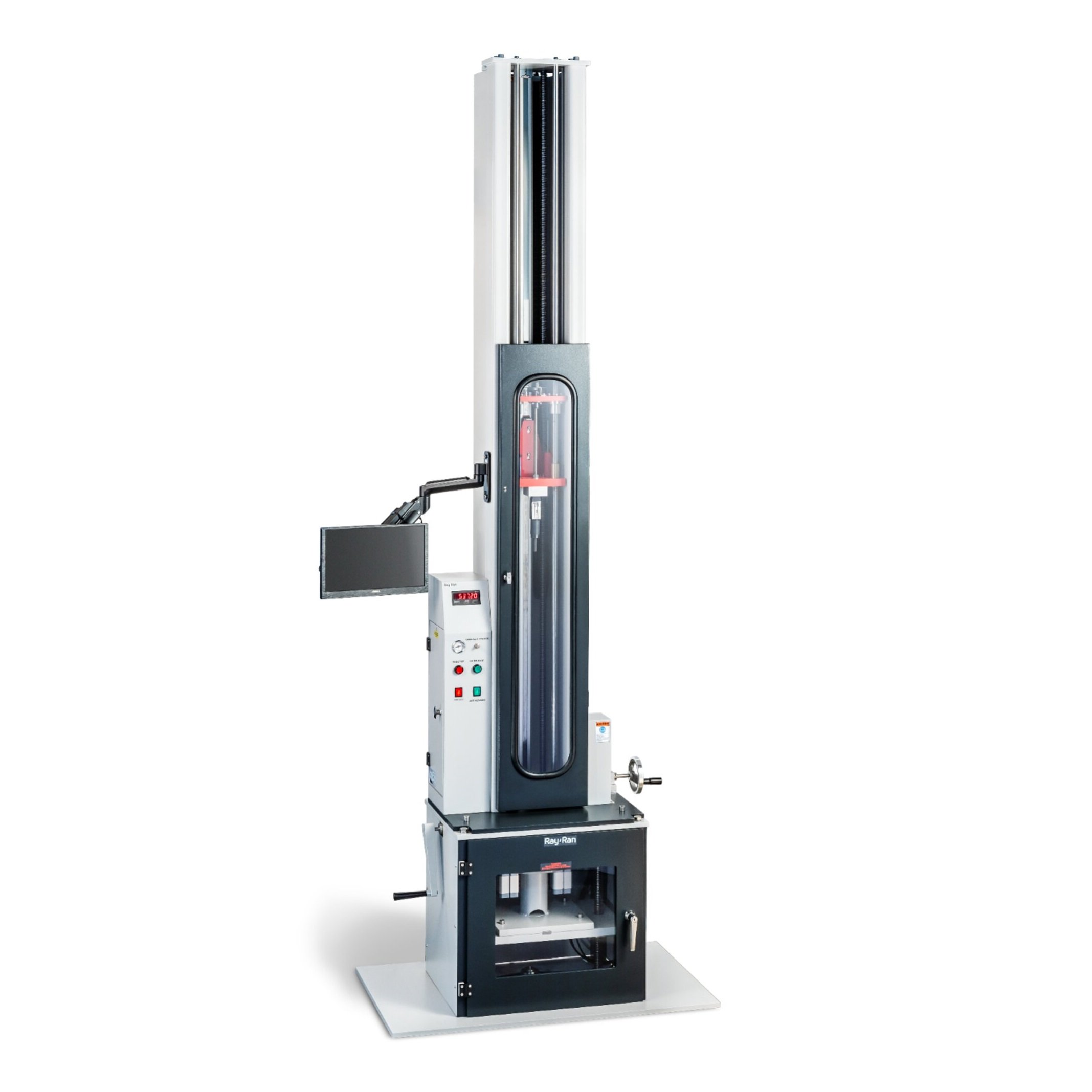

Instrumental tushish og'irligi ta'sirini tekshirgich

Qurilma tekshirilayotgan namunaga ta'sir qiluvchi kuch va tezlik transduserlari yordamida shikastlangan ta'sir va materiallarga qarshilikni aniqlaydi, bu esa sinovdan o'tkazilayotgan namunaga ta'sir qilish energiyasi va chuqurligini hisoblash uchun real vaqt ma'lumotlarini beradi.

ASTM D7136, D3763-02, ISO 6603 standartlariga muvofiq, sinovdan o'tgan namunaviy materiallar kompozitlar, shisha tolalar, qattiq plastmassalar, laminatlar va keramika bo'lib, bu uni avtomobilsozlik, aerokosmik va qurilish sanoati hamda universitetlar uchun ideal sherik qiladi.

Pnevmatik va elektr funktsiyalaridan foydalangan holda, qurilma juda ko'p qirrali. 2 metr va maksimal 3,35 m balandlikdagi o'zgaruvchan tushish balandligi 6,26 m/s va 8,1 m/s maksimal zarba tezligini beruvchi diapazonda standart hisoblanadi. Maksimal ta'sir energiyasi 314J dan 1100J joulgacha bo'lgan diapazonda, hatto eng qattiq materiallarni ham osongina sinovdan o'tkazish mumkin.

Instrumented Falling Weight Impact Tester ishlab chiqarish, tadqiqot va ishlanmalar laboratoriyalari va o'quv muassasalarida mahsulot ishlab chiqish va sifat nazorati uchun ideal bo'lib, sinov talablariga javob beradi. Mijozlarning shaxsiy talablariga ko'ra, kattaroq quvur diametrlari va Tup (Striker) shakllarini qabul qilish uchun kichikroq va kattaroq tushish balandligi, shuningdek, kattaroq tagliklar mavjud.

Armatura
Tayanchlar va qisish mexanizmlarini, Tup shaklini va o'zgaruvchan og'irliklarni o'zgartirish orqali Ray-Ran Universal Falling Weight Impact Tester har qanday sinov spetsifikatsiyasiga yoki mijozning talablariga javob beradigan tarzda ishlab chiqarilishi mumkin. Mavjud bo'lgan odatiy sinov moslamalari o'z ichiga oladi

Quvurlarni sinovdan o'tkazish "V" dam olish
Sinov quvur qismlarini va quvurlarni quvurning to'liq segmentlari sifatida zarba kuchi xususiyatlarini tekshirish uchun ishlatiladi. 12 mm dan 400 mm Ø gacha bo'lgan namuna diametrlari standart mashinada sinovdan o'tkazilishi mumkin. Quvur 120 ° burchakli "V" tayanchida qo'llab-quvvatlanadi, chunki yuk tashuvchisi bir tomchi bilan ta'sir qiladi. Qo'llab-quvvatlash tayanchlari har qanday sinov standarti yoki mijozning talabiga binoan ishlab chiqarilishi mumkin.

Yassi plastinka / blyashka sinovi
Laminatlar va kompozitlar kabi tekis plitalar yoki plitalarni sinovdan o'tkazish tekis plastinka siqish moslamasi yordamida osongina sinovdan o'tkazilishi mumkin. Turli xalqaro sinov standartlarini sinab ko'rish uchun turli xil qo'llab-quvvatlash halqalari bilan taklif etiladi va mijozlar o'ziga xos sinov talablariga ega va qo'lda yoki pnevmatik tarzda boshqarilishi mumkin.

Xususiyatlari:

Voltaj:   110 yoki 240 volt mavjud

Monitor:   O'rnatilgan sensorli monitor.

Yuk xujayralari:   5kN, 13kN, 22kN va 45kN yuk xujayralari mavjud.

Ish bosimi:   Maks/min Ish bosimi 80-150 PSI (5,5 – 10,3 bar)
