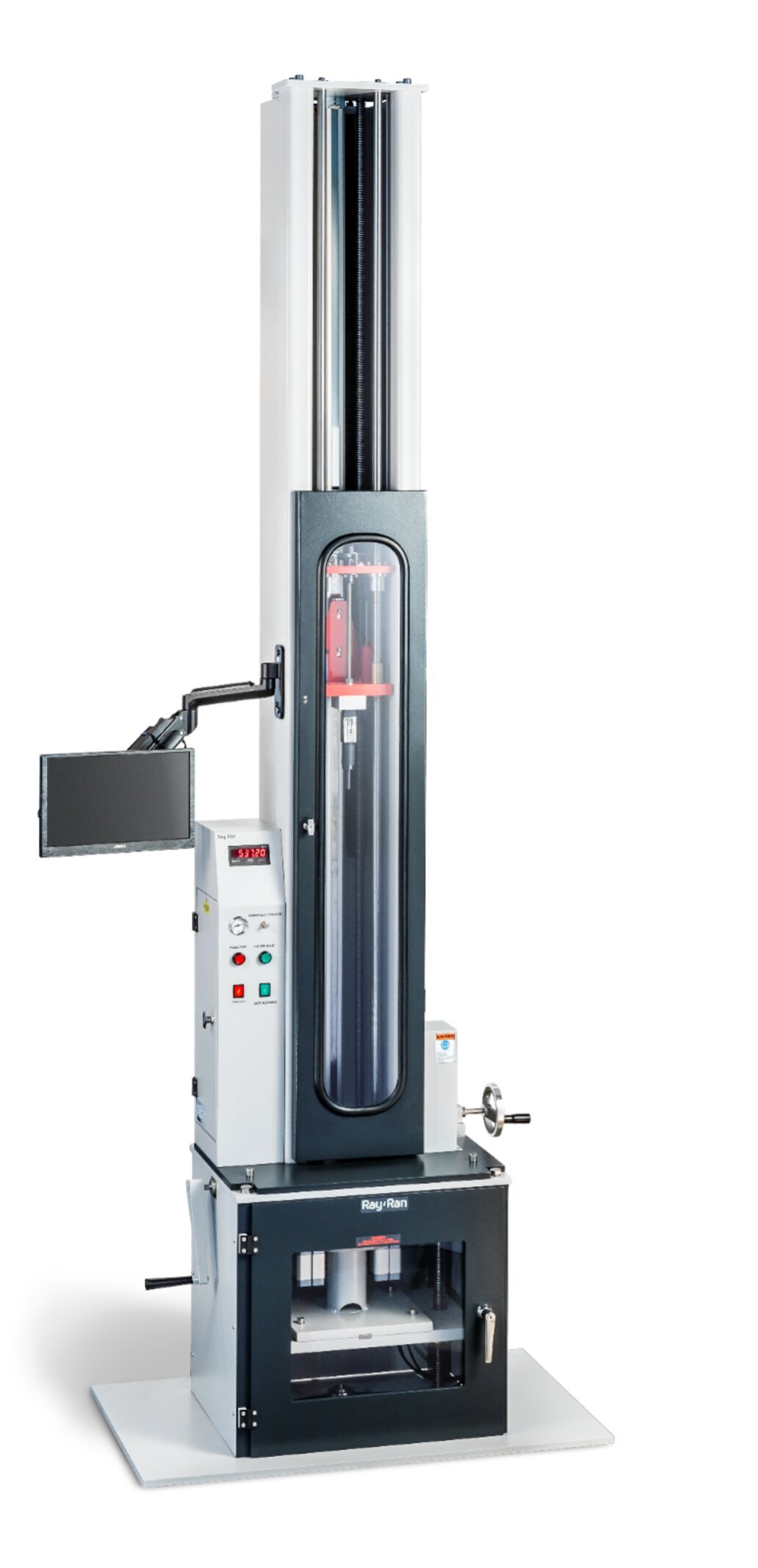

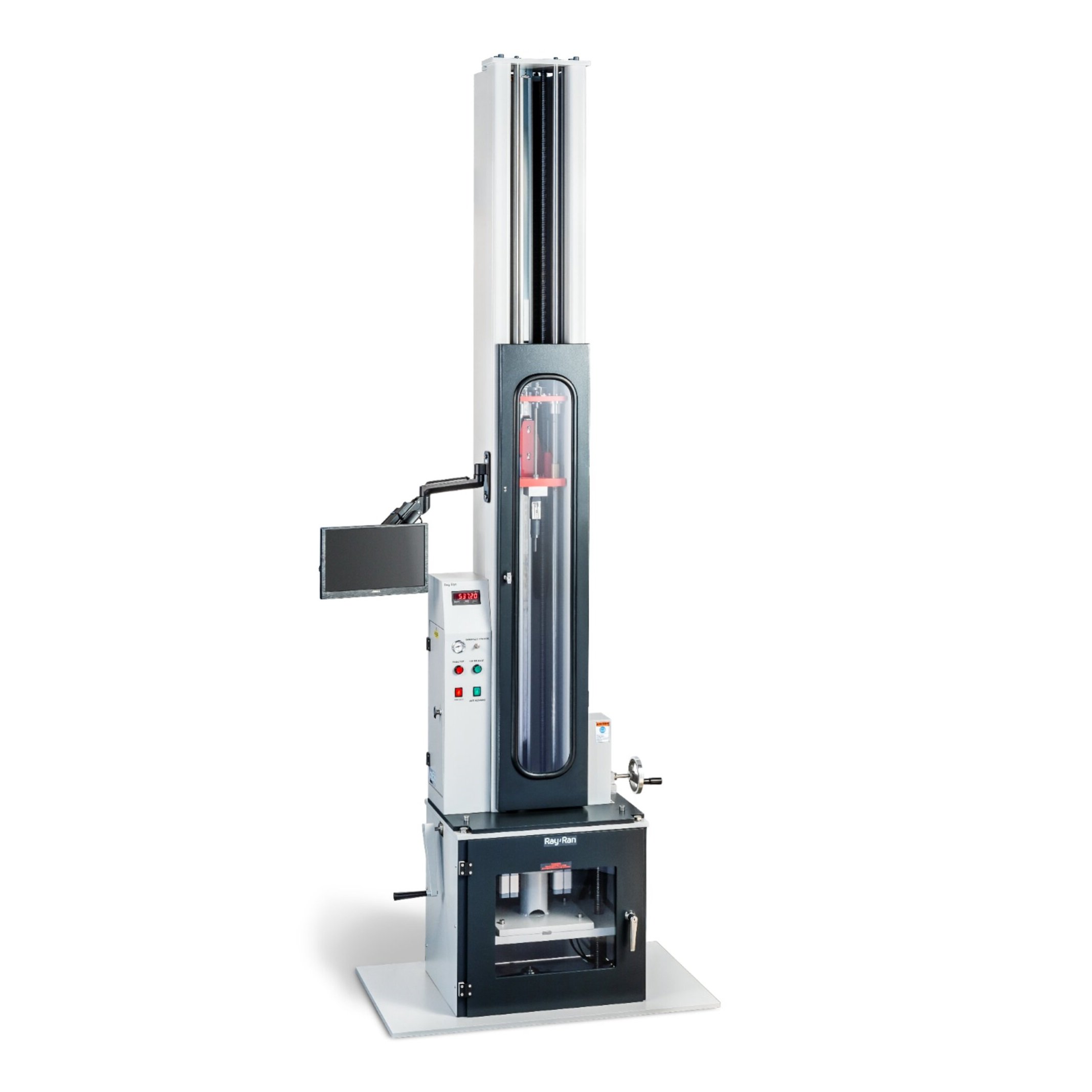

Инструментальный тестер удара падающим грузом

Аппарат определяет повреждение материала при ударе и устойчивость к материалам с помощью датчиков силы и скорости, которые воздействуют на исследуемый образец, предоставляя данные в режиме реального времени для расчета энергии и глубины удара, которому подвергается испытуемый образец.

В соответствии со стандартами ASTM D7136, D3763-02, ISO 6603 типичными тестируемыми материалами являются композиты, стекловолокно, жесткие пластмассы, ламинаты и керамика, что делает его идеальным партнером для автомобильной, аэрокосмической и строительной отраслей, а также университетов.

Используя как пневматические, так и электрические функции, аппарат чрезвычайно универсален. Переменная высота падения 2 м и максимум 3,35 м являются стандартными для всего диапазона, обеспечивающего максимальную скорость удара 6,26 м/с и 8,1 м/с. Благодаря диапазону максимальной энергии удара от 314 Дж до 1100 Дж даже самые прочные материалы могут быть легко испытаны.

Инструментальный тестер удара падающим грузом идеально подходит для разработки продуктов и контроля качества в производственных, научно-исследовательских лабораториях и учебных заведениях и более чем удовлетворит ваши требования к испытаниям. Доступны меньшие и большие высоты падения, а также большие основания для труб большего диаметра и формы Tup (Striker) в соответствии с индивидуальными требованиями клиентов.

Крепления
Путем изменения опор и зажимных механизмов, а также формы наконечника и различных весов универсальный тестер удара с падающим грузом Ray-Ran может быть изготовлен в соответствии с любыми спецификациями испытаний или требованиями клиентов, что делает оборудование действительно индивидуальным. Типичные доступные испытательные приспособления включают

Испытание труб V-образный остаток
Испытание используется для проверки секций труб и насосно-компрессорных труб на ударную вязкость как цельных сегментов трубы. На стандартной машине можно испытывать образцы диаметром от 12 мм до 400 мм. Труба поддерживается V-образной опорой, расположенной под углом 120°, поскольку на нее воздействует носитель груза за один раз. Опорные опоры могут быть изготовлены в соответствии с любым стандартом испытаний или требованиями заказчика.

Тестирование плоской пластины / Тестирование налета
плоских пластин или пластин, таких как ламинаты и композиты, можно легко проверить с помощью приспособления для зажима плоской пластины. Он предлагается с различными опорными кольцами для проведения испытаний в соответствии с различными международными стандартами испытаний, а заказчики предъявляют особые требования к испытаниям и могут управляться как вручную, так и с помощью пневматического.

Характеристики:

Напряжение:   110 или 240 вольт доступно

Монитор:   встроенный сенсорный монитор.

Тензодатчики:   доступны тензодатчики на 5 кН, 13 кН, 22 кН и 45 кН.

Рабочее давление:   Макс./мин. Рабочее давление 80–150 фунтов на кв. дюйм (5,5–10,3 бар)
