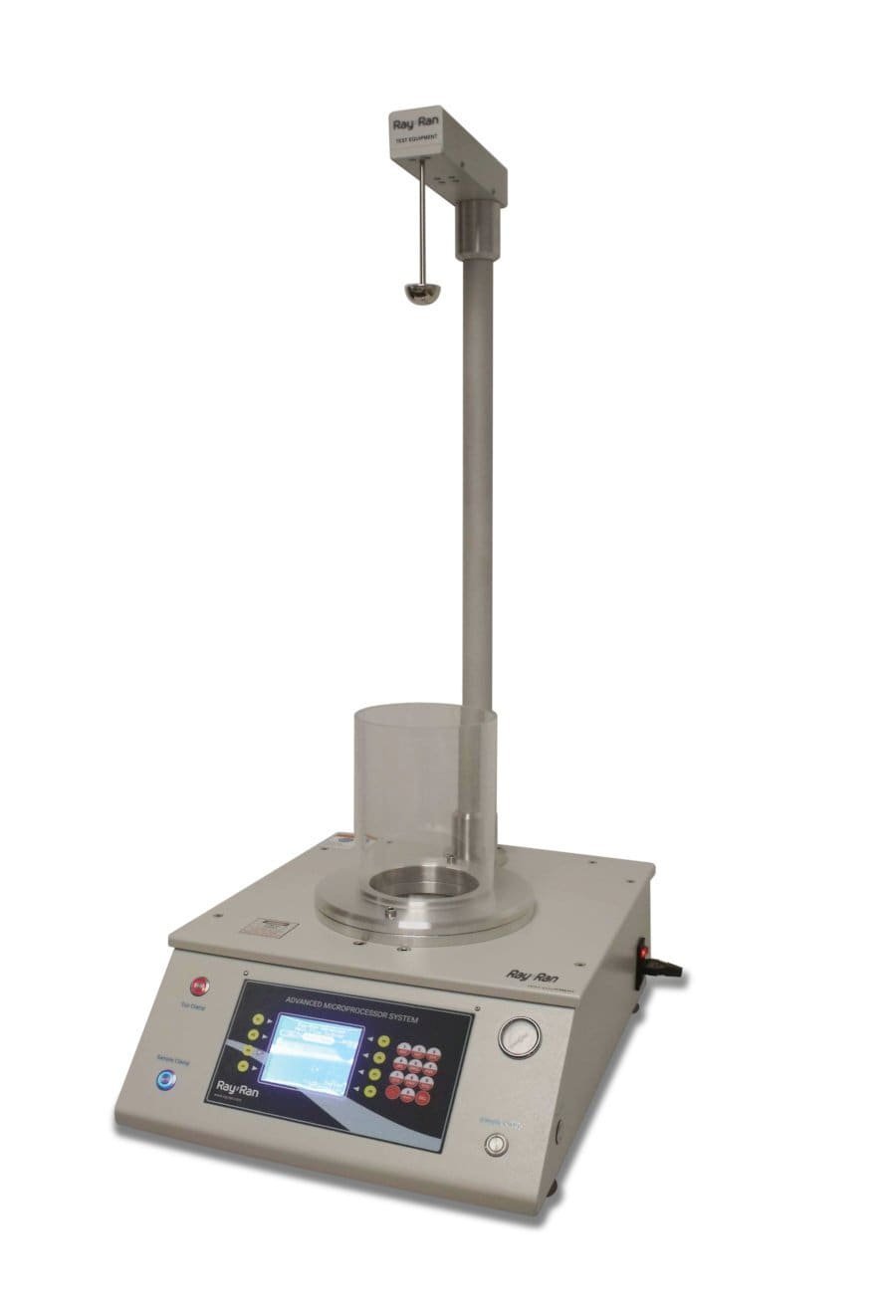

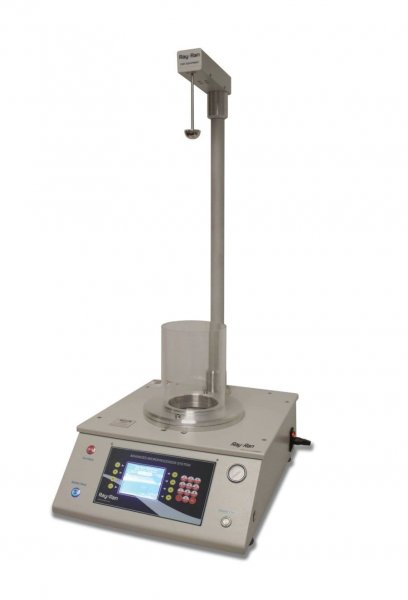

Ручной усовершенствованный тестер удара падающим дротиком

Усовершенствованный ручной тестер удара падающего дротика Ray-Ran предлагает более простой метод определения энергии, вызывающей разрушение тонких гибких материалов, таких как пластиковая пленка, бумага и композитные листы, при определенных условиях удара свободно падающего дротика. Энергия, необходимая для того, чтобы вызвать первоначальный отказ испытуемого образца, выражается в единицах веса дротика, который может привести к разрушению 50 % испытуемых образцов. Прибор соответствует ASTM D1709, метод A и B, и ISO7765, часть 1.

Используя встроенную микропроцессорную технологию, управляемый микропроцессором тестер удара с падающим дротиком Ray-Ran вывел машины для испытания на падающий дротик на продвинутый уровень по доступной цене. Созданный с учетом простоты оператора, его простота в эксплуатации и высокая точность делают его идеальным для разработки продуктов и контроля качества в производственных, научно-исследовательских лабораториях и учебных заведениях.

Большой встроенный жидкокристаллический дисплей (ЖК-дисплей) обеспечивает простые инструкции на экране, а с помощью буквенно-цифровой мембранной клавиатуры параметры испытаний, такие как имена пользователей, каталожные номера материалов, номера партий и типы дротиков, вводятся и сохраняются в списках оператора для последующего использования и представление результатов. Выбор типа теста осуществляется нажатием кнопки и параметров тестирования, таких как высота падения; вес дротика и размер образца вводятся для получения требуемых условий тестирования.

Чтобы соответствовать соответствующим стандартам испытаний, используется фиксированная высота падения дротика 660 мм и сферический радиус 1½ дюйма (метод A), а также дополнительная высота 1524 мм и сферический радиус 2 дюйма (метод B). Механизм высвобождения дротика приводится в действие пневматически и требует использования обеих рук для высвобождения дротика, чтобы обеспечить максимальную безопасность оператора. Также поставляется защитный зажим для обеспечения безопасности оператора от падающих и отскакивающих дротиков, который можно снять для легкого извлечения дротика.

Методы удерживания испытуемого образца и отпускания дротика разработаны таким образом, чтобы их можно было точно повторять для каждого проведенного испытания. Образцы для испытаний просто зажимаются в уникальной системе зажимов, состоящей из двух частей, которая обеспечивает постоянное натяжение по всей площади поверхности образца, обеспечивая повторяемость испытаний. Затем дротик известного веса свободно падает и попадает в образец. Добавление или удаление известных весов определяют начальное разрушение образца.

Провалы и непровалы сохраняются и автоматически отображаются на графике, а затем рассчитываются, чтобы дать окончательный результат, облегчающий тест для оператора.

Доступны дополнительная напольная подставка и набор для тестирования методом B.

Устройство поставляется в стандартной комплектации с программным обеспечением Ray-Ran Techni-Test для ПК на базе Windows для подключения к устройству через мини-USB или Ethernet-соединение. Результаты испытаний можно распечатать непосредственно из программного обеспечения Techni-Test или сохранить и экспортировать в виде файлов .CSV, которые можно открыть с помощью Microsoft Excel в табличной форме, которой можно манипулировать в соответствии с вашими конкретными требованиями, такими как подготовка графической презентации или копирование результатов. в документ Word для презентации отчета, если это необходимо.

Дополнительные вспомогательные устройства
Набор для тестирования метода B (включает) — 2-дюймовый наконечник из нержавеющей стали, набор грузов 2 x 15 г, 8 x 45 г, 8 x 90 г, стойка высотой 1524 мм, удаленный переключатель зажима дротика.
Напольная подставка
Фенол, нержавеющая сталь, алюминий, композитный дротик
Дартс на заказ по запросу
