CMC KUHNKE AUTO-XTS

Проверка двойного шва с помощью Auto-XTS

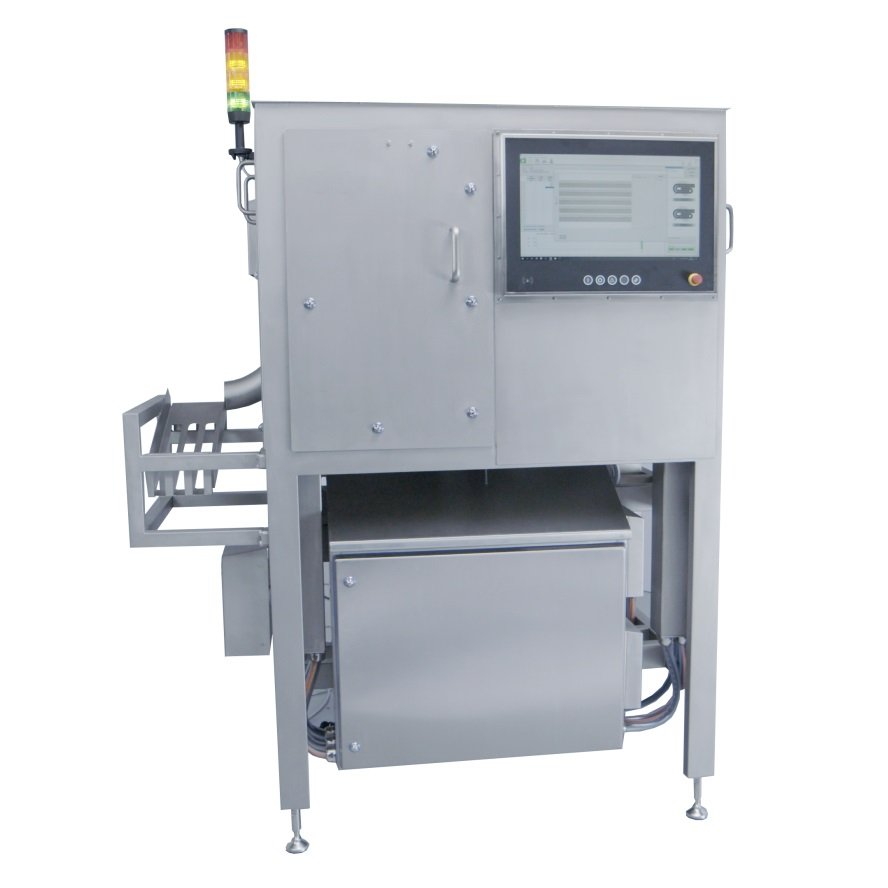

AUTO-XTS — это полностью автоматизированная онлайн либо автономная измерительная система, обеспечивающая неразрушающий полный контроль двойного шва розлива напитков и металлических банок. CMC-KUHNKE AUTO-XTS повысит точность и скорость процессов тестирования и проверки, а также сократит количество брака, сэкономив ваше время и деньги.

Рентгеновский снимок с Auto-XTS

Это решение для испытаний и контроля объединяет внутренние рентгеновские измерения шва с помощью SEAMscan XTS со второй станцией для внешних измерений в одном надежном блоке, обеспечивая более быстрые результаты контроля и сокращая трудозатраты. Проверенная запатентованная технология нашего безотходного решения позволяет измерять банки в кратчайшие сроки.

Универсальное тестирование

AUTO-XTS — это универсальный испытательный прибор, предлагающий превосходные функции безопасности. Его автоматизированный процесс защищает пользователей от шовных пил, металлических заусенцев или разрывов швов.

AUTO-XTS предлагает точное измерение двойного шва, позволяя вам оценить: толщину шва, глубину зенковки, высоту шва, крючок корпуса, крючок покрытия, нахлест, зазор шва, % стыковки крючка корпуса и рейтинг складок (% герметичности).

Как работает AUTO-XTS

Роботизированная система обработки перемещает полный ассортимент наполненных банок с напитками через измерительные станции.

1. Измерение глубины зенковки и толщины шва

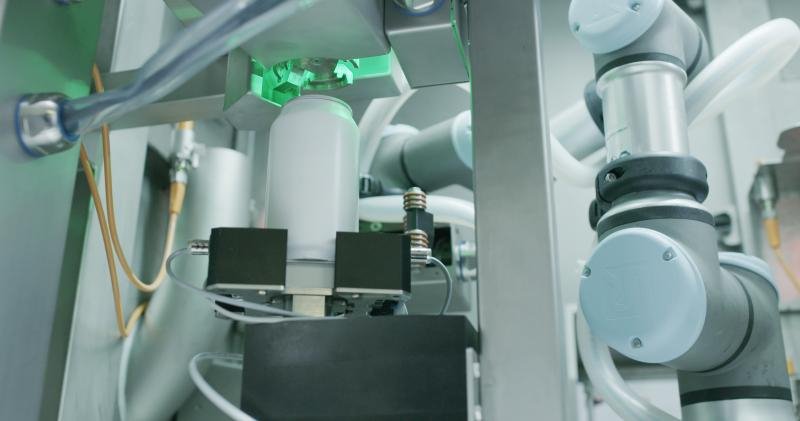

Станция №1: Банка автоматически переносится на Станцию ​​№1 для измерения глубины зенковки и толщины шва с использованием серии измерительных приборов CMC-KUHNKE TSG. Измерения производятся в 36 точках вокруг банки.

2. Рентгеновское изображение
Станция №2: Запатентованная технология XTS использует безопасное маломощное рентгеновское изображение для измерения внутренних параметров шва, включая герметичность. На содержимое не влияет рентгеновский снимок.

3. Принять или отклонить банки
Станция №3: Удобный выход. После завершения проверки двойного шва банки размещаются по номеру головы либо на конвейер для онлайн-систем, либо в переносную корзину для систем с ручной загрузкой.

Характеристики:

Требования к подключению:    подключение к локальной сети (RJ45), 1 фиксированный IP-адрес (для доступа к внешней базе данных)

Единицы измерения:    мм, дюйм

Разрешение:    0,01 мм (0,0004 дюйма)

Выход:    RS232

Требуемая электрическая мощность:    100–240 В переменного тока, 50–60 Гц, средняя потребляемая мощность 600 Вт.

Давление воздуха:    6–8 бар (90–145 фунтов на кв. дюйм), фильтрованный сухой воздух, максимальный расход 35 стандартных кубических футов в минуту.

Размер банки:    диаметр корпуса 52-73 мм, высота 89-201 мм, диаметр конца 200/209

Языки:    английский и немецкий (при необходимости могут быть предоставлены другие языки)

Характеристики:   Толщина шва, глубина зенковки, высота шва, крюк корпуса, крючок крышки, перехлест, зазор шва, % герметичности (сканирование 360°), % площади первичного уплотнения

Размеры:   Высота 2245мм + 50мм прил. футов, ширина 2375 мм и глубина 1403 мм

Вес:   ок. 1000 кг
