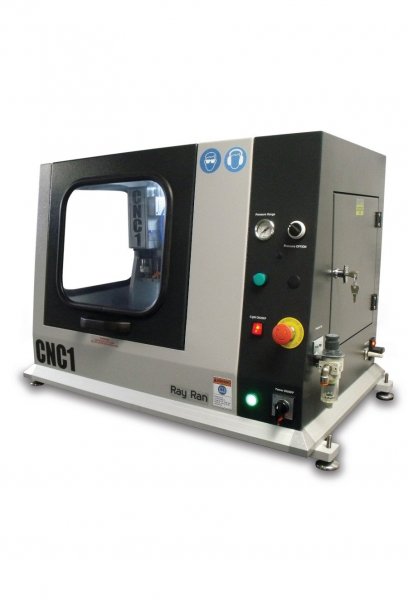

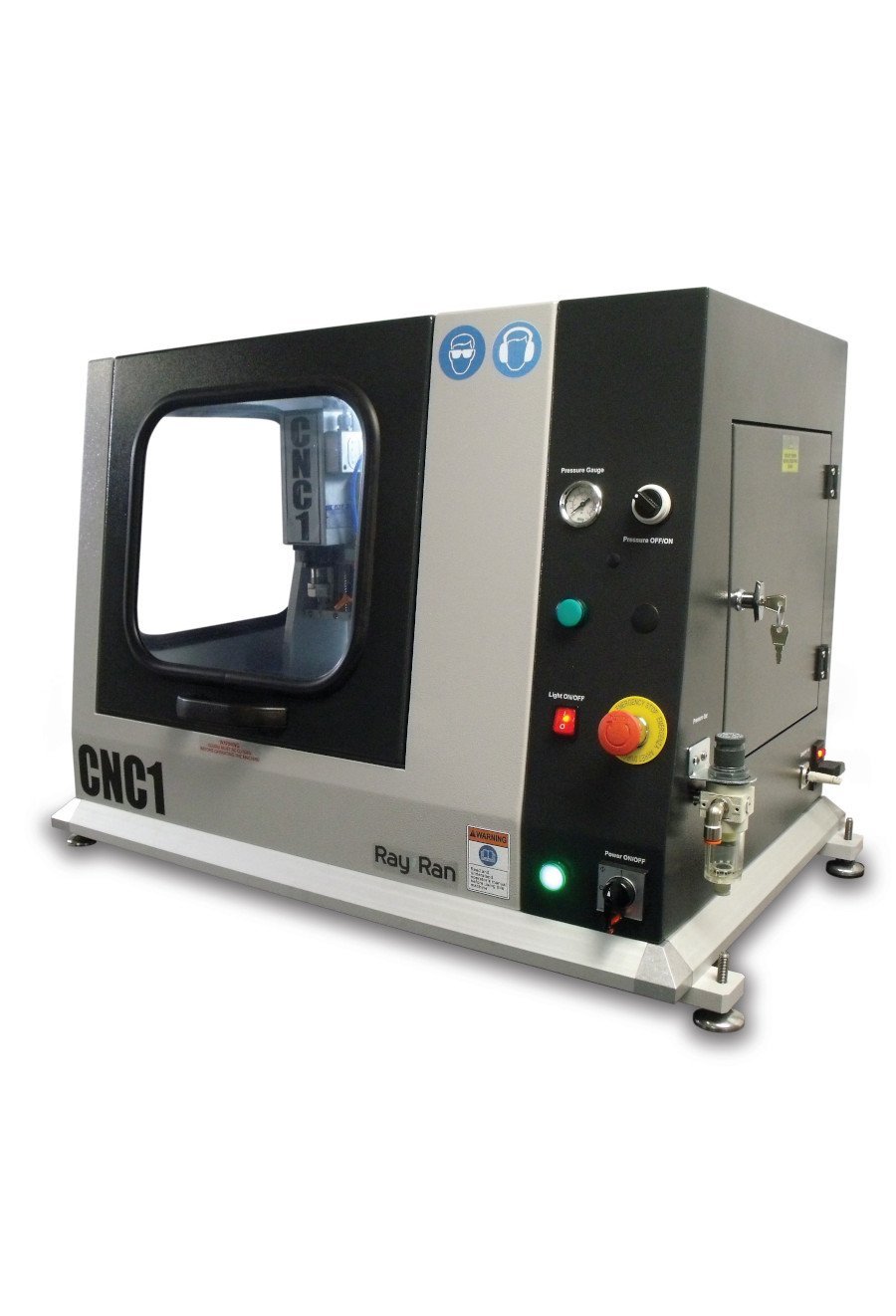

CNC Model 1 sinov namunasi profil kesgichi

3 o'qli tez prototipli vertikal frezalash mashinasi qalinligi 40 mm gacha bo'lgan qattiq zich polimer plitalar va laminatlarni, shuningdek, gaz va suv sanoatida ishlatiladigan polietilen va polipropilen quvurlarni kesish uchun idealdir. Mashinaning ko'p qirraliligi uni tadqiqot va ishlanmalar bo'limlari, laboratoriyalar va universitetlar uchun ideal qiladi.

CNC1 o'lchami 500 mm x 440 mm bo'lgan yotoq o'lchamiga ega bo'lib, unda namunani mahkamlash uchun tirgak teshiklari mavjud. X, Y va Z o'qlarida sayohat masofalari mos ravishda 300 mm x 250 mm x 100 mm bo'lib, aniqlik va aniqlik uchun yuqori sifatli vintlardek va chiziqli hidoyat relslari bilan jihozlangan. Yuqori tezlikli shpindel 2400 rpm dan 24000 rpm gacha o'zgarib turadi va diametri 10 mm gacha bo'lgan frezalash qobiliyatiga ega. Har bir o'q boshqariladigan va ilg'or step motor texnologiyasi bilan boshqariladigan tez, aniq frezalash jarayoni uchun 1100 mm / min gacha bo'lgan kesish oralig'iga erishish mumkin. Komponentlarni qayta ishlashda to'sar haroratini pasaytirish uchun havo sovutish uchun quvur ishlari standart sifatida taqdim etiladi va mashina changni tozalash bilan ham o'rnatilishi mumkin.

Ishni ushlab turish uchun standart siqish to'plami etkazib berilishi mumkin yoki buyurtmachining talablarini qondirish uchun Ray-Ran tomonidan siqish moslamalari ishlab chiqilishi va ishlab chiqarilishi mumkin.

CNC1 kompyuter yoki noutbukda foydalanish uchun real vaqtda maxsus CNC dasturi bo'lgan Flashcut CNC dasturi bilan ta'minlangan. U mashina bilan oson interfeysga kiradi va dasturlash uchun sanoat standarti raqamli boshqaruv G-kodi va harf manzillaridan foydalanadi. Oldindan yozilgan CNC dasturlari to'g'ridan-to'g'ri Ray-Ran'dan sinov namunasining har qanday shakli yoki o'lchami yoki har qanday xalqaro test standarti uchun mavjud.

Majburiy emas yordamchi qurilmalar:
Asboblar va siqish to'plami
Quvurlarni mahkamlash moslamasi
Yagona nayli volfram karbidli frezalash moslamalari
Oldindan yozilgan CNC dasturlari Changni tozalash kiritish-
chiqarish
shpindelini kengaytirish platasi
Asboblarni avtomatik almashtirish tizimi va asboblar rafi
CAD/CAM dasturi

Xususiyatlari:

Og'irligi:   110 kg

Olchamlari:   980x600x700 mm (WxDxH)

Quvvat:   220-240VAC, 50Hz

Displey:   tashqi kompyuter (ta'minlanmagan)

MINIMAL KOMPYUTER TALABI
1 gigagertsli yoki tezroq protsessor
1 GB operativ xotira
Windows XP, Vista yoki 7 yoki 32 yoki 64 bit
Kamida 1 ta mavjud USB port
