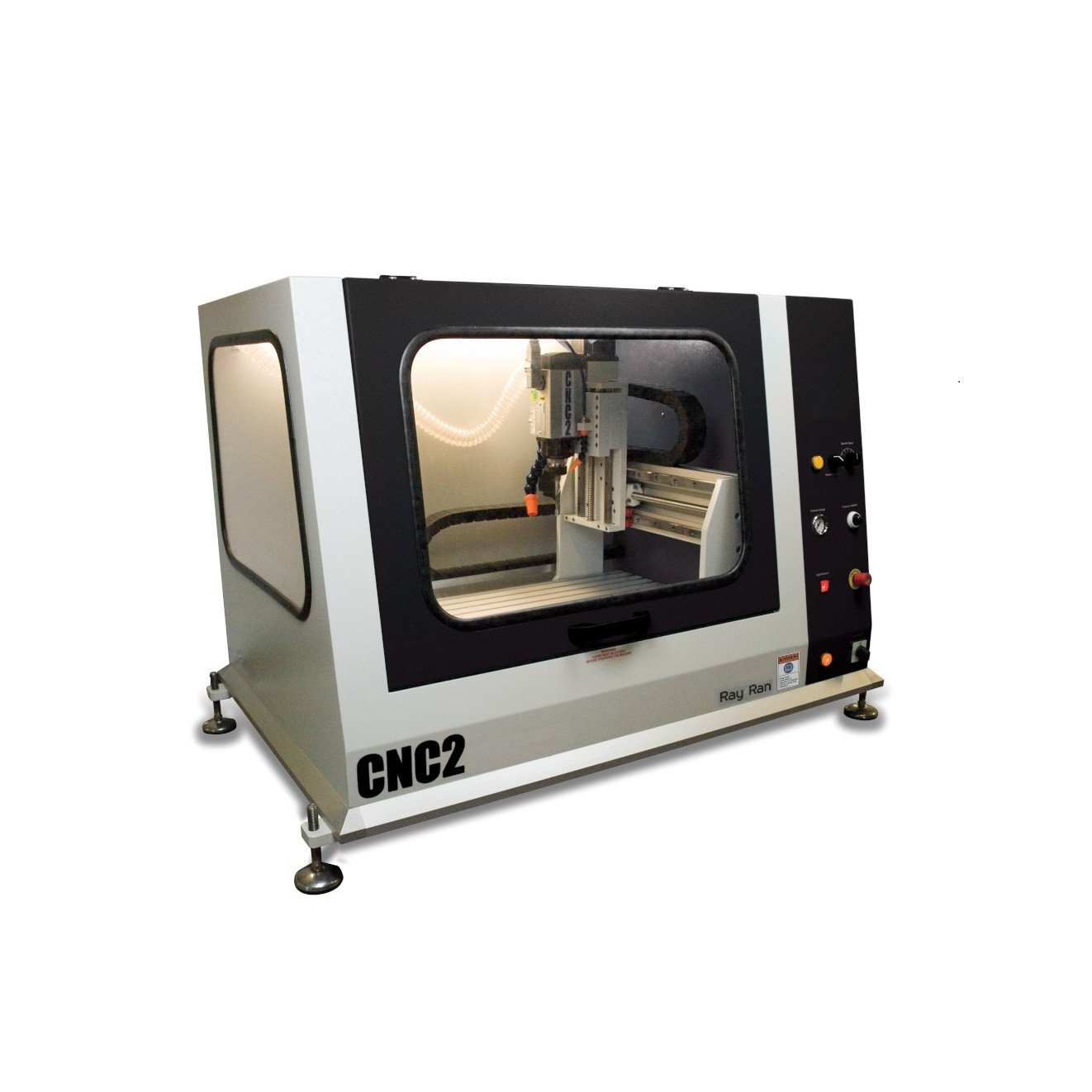

Станок для резки профиля с ЧПУ Модель 2

Он установил новые стандарты для резки жестких плотных полимерных листов и ламината толщиной до 100 мм, а также полиэтиленовых и полипропиленовых труб, которые используются в газовой и водной промышленности. Полностью закрытый для безопасности оператора, CNC2 поставляется с станиной размером 910 мм x 480 мм, которая имеет прорези для крепления образца. Ход по осям X, Y и Z составляет 600 мм x 300 мм x 175 мм соответственно, и каждая направляющая оснащена высококачественными линейными направляющими для обеспечения точности и аккуратности.

Диапазоны подачи при резке до 2500 мм/мин могут быть достигнуты для быстрого и точного процесса фрезерования, когда каждая ось приводится в движение и контролируется передовой технологией шагового двигателя. Переключатели исходного положения стандартно устанавливаются на каждую ось, поэтому координаты станка и программы могут быть легко установлены на ежедневной основе, обеспечивая точность и повторяемость, особенно если вы используете статическое зажимное приспособление для своего процесса обработки. Компактный высокоскоростной фрезерный шпиндель мощностью 1,5 кВт с высоким крутящим моментом имеет диапазон скоростей от 2400 до 24000 об/мин и имеет диаметр фрезы до 16 мм при установке в стандартные цанги ER25.

В дополнение к станку может поставляться полный зажимной комплект для стандартных операций удержания и обработки. Для более специализированных работ, таких как обработка толстых образцов для испытаний на растяжение из промышленных полиэтиленовых труб, компания Ray-Ran может спроектировать, изготовить и поставить специальные зажимные приспособления в соответствии с требованиями заказчика. В стандартную комплектацию входят трубы для воздушного охлаждения для снижения температуры резака, машина также может быть оснащена системой пылеудаления. Полностью закрытый шкаф имеет внутреннее освещение и электрическую блокировку для обеспечения безопасности оператора, когда дверь шкафа находится в открытом положении. CNC2 поставляется с операционной программой Flashcut CNC, которая представляет собой специальную программу ЧПУ в реальном времени для использования на ПК или ноутбуке. Он легко взаимодействует со станком и использует для программирования стандартный числовой G-код G-кода и буквенные адреса. Предварительно написанные программы ЧПУ доступны непосредственно в Ray-Ran для тестовых образцов любой формы и размера или в соответствии с любым международным стандартом испытаний. Если вам требуется станок большего размера, чем CNC2, Ray-Ran может спроектировать, разработать и изготовить альтернативные варианты в соответствии с индивидуальными потребностями заказчика. Не стесняйтесь обращаться к нам, чтобы узнать, может ли Ray-Ran удовлетворить ваши требования.

Управление ЧПУ в режиме реального времени в станке Flash
Flashcut CNC — это специальный программный пакет, который дает высокопроизводительные и недорогие результаты ЧПУ. Он входит в стандартную комплектацию обеих моделей станка Ray-Ran для резки образцов профиля с ЧПУ. ЧПУ Flashcut легко интегрируется между станком и ПК и использует стандартные числовые G-коды и буквенные адреса для управления ЧПУ в реальном времени.
Программное обеспечение FlashCut CNC имеет простую в использовании, но мощную панель управления оператором, которая предоставляет все необходимые функции управления станком. Он был тщательно спроектирован для бесперебойной работы с 64- и 32-разрядными версиями операционных систем на базе Windows без изменения важных параметров операционной системы. Он динамически отображает траекторию движения инструмента, одновременно отправляя команды движения в режиме реального времени на генератор сигналов ЧПУ через высокоскоростное соединение USB для плавного, надежного и точного движения на большинстве ПК или ноутбуков.

Система была разработана для приема стандартных отраслевых кодов G и M, что обеспечивает полную совместимость с ведущим профессиональным программным обеспечением для автоматизированного проектирования и автоматизированного производства (CAD/CAM).
Для опытных пользователей программного обеспечения для автоматизированного проектирования, такого как AutoCad, простые 2D-чертежи могут быть импортированы в программное обеспечение в виде файлов .DXF с помощью функции импорта Flashcut CNC. После настройки простых параметров настройки программное обеспечение сгенерирует простую программу G-кода для обработки детали. Если у вас есть CAM, программы, созданные вашим постпроцессором, также можно импортировать в виде файлов .FGC непосредственно в программное обеспечение Flashcut, после чего программа сгенерирует траекторию резака в окнах просмотра на главной панели управления.

Для новичков также доступны предварительно написанные программы ЧПУ непосредственно от Ray-Ran для тестовых образцов любой формы и размера в соответствии с любым международным стандартом испытаний, что устраняет необходимость в операторах, обученных CAD/CAM, или квалифицированных программистах ЧПУ.

Характеристики:

Вес:   150 кг

Размеры:   1230x830x830 мм (ШхГхВ)

Мощность:   220-240 В переменного тока, 50 Гц

Дисплей:   внешний ПК (не входит в комплект)

МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К ПК
Процессор с тактовой частотой 1 ГГц или выше
1 ГБ ОЗУ
Windows XP, Vista или 7, 32- или 64-разрядная версия
Как минимум 1 свободный порт USB
